Investigațiile experimentale au arătat că atât intensitatea campului magnetic (H) cat si cea a campului electric (E) scad odata cu creșterea grosimii stratului de feraliaj depus, până la o anumita valoare minimă de (E=61V/m si H= 4,2μT), fapt pentru care s-a adoptat grosimea minima de strat: 0.3mm, realizabila prin pulverizare termica la distanta de 120mm, prin depuneri succesive de straturi, cu urmatorii parametri de proces: I =200A, paer comprimat = 4,5bar, pAT300 = 0,6bar. In figura 1 se poate observa ca in acelasi conditii de experiment intensitatea campului magnetic scade cu 68%, iar intensitatea campului electric scade cu 64% - valori determinate la distanța de 50mm față de transformator.

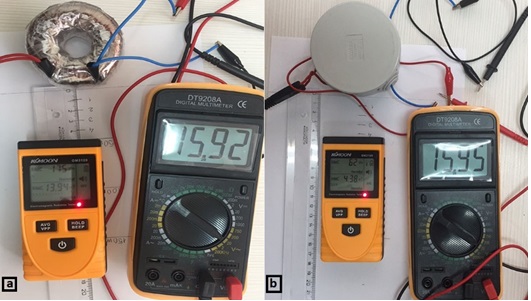

 Fig. 1. Variația intensității câmpului magnetic (H) și a câmpului electric la transformatoarele toroidale 20VA (16V): a) necapsulate; b) capsulate în carcase „ecranate”.

 Nisipul necesar operației de metalizare a fost asigurat de către firma GritSablare (www.gritsablare.ro) căreia ii mulțumim pentru sprijinul acordat.
